PRO-TEC 5000 Basis module

Algemeen

PRO-TEC is een kabelbeveiliging- en managementsysteem waarmee optimale beveiliging van mens, dier en apparatuur zeker gesteld wordt. Het systeem is met name geschikt voor licht belaste lange voedingskabels in combinatie met daarop aangesloten apparatuur (over de gehele lengte van de kabel). Het toepassingsgebied is zeer breed en enkele toepassingen zijn:
• Voedingsnetten voor openbare verlichting;
• Voedingsnetten voor benuttingsmaatregelen langs auto(snel)wegen;
• Voedingsnetten voor terrein- en sportveldverlichting;
• Voedingsnetten voor tijdelijke rijbaan verlichting;
• Voedingskabel voor laagspanning distributie;
• Voedingsnetten voor openbare drukriolering.

PRO-TEC 5000® is de meest actuele opvolger van PRO-TEC 2000® , PRO-TEC 3000® en de PRO-TEC 4000® waarbij ten opzichte van haar voorgangers, een robuust communicatie protocol is toegevoegd aan het PRO-TEC platform, welke ook direct een solide basis vormt voor product migratie. Communicatie en bewaking op afstand, van de door PRO-TEC gemeten grootheden van de installatie worden mogelijk, waardoor beheer van de installaties aanzienlijk eenvoudiger wordt. PRO-TEC 5000® heeft de mogelijkheid om te koppelen met online platform BeheerOnline. Via BeheerOnline API kan de Pro-Tec data worden ontsloten naar andere platformen van derde zoals bijvoorbeeld assetplatform Moon.

De basis

Door toepassing van PRO-TEC 5000 is het mogelijk om de doorsnede van de voedingskabel te reduceren (over de volle lengte van het tracé), zonder concessies te doen aan veiligheid, duurzaamheid, betrouwbaarheid, aanlegkosten. Met PRO-TEC kan op eenvoudige wijze worden voldaan aan alle geldende eisen, waarbij de investering in aanleg lager uit zal vallen ten opzicht van beveiliging via alleen installatieautomaten of smeltveiligheden.

Afschakelen en/of signaleren van verschillende stromen

De complete installatie wordt optimaal beveiligd tegen:

Kortsluiting
Door optimale instelling van afschakelstroom wordt de installatie beveiligd tegen kortsluiting.

Overstroom
De complete installatie kan bewaakt worden op een relatief kleine toename van denormale belastingstroom. Toename van het elektrisch verbruik van de installatie, zoals bijvoorbeeld illegale aftap of afwijkende faseverdeling kan automatisch worden gesignaleerd door PRO-TEC 5000 module. Deze variabel instelbare overstroom zal in de regel op een instelling van 125% van de normale belastingstroom worden geadviseerd.

Aanrakingsveiligheid
Binnen de gestelde uitschakeltijd volgens de NEN1010 mag de aanraakspanning in een installatie niet hoger zijn dan 50V bij wisselspanning. Elke beveiliging moet binnen de in de NEN1010 gestelde tijd uitschakelen, echter bij conventionele beveiligingen zijn hoge stromen nodig om tot uitschakeling te komen. Uitschakelfactoren van 3 tot 10 keer Ib zijn daarbij gebruikelijk.

PRO-TEC 5000 Basis module

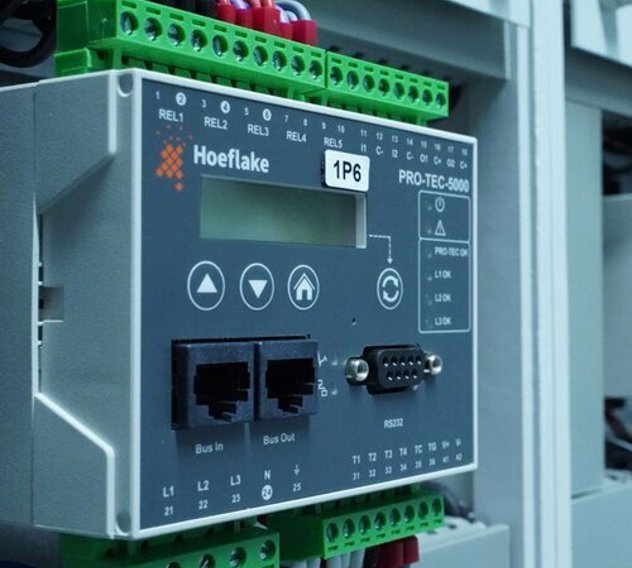

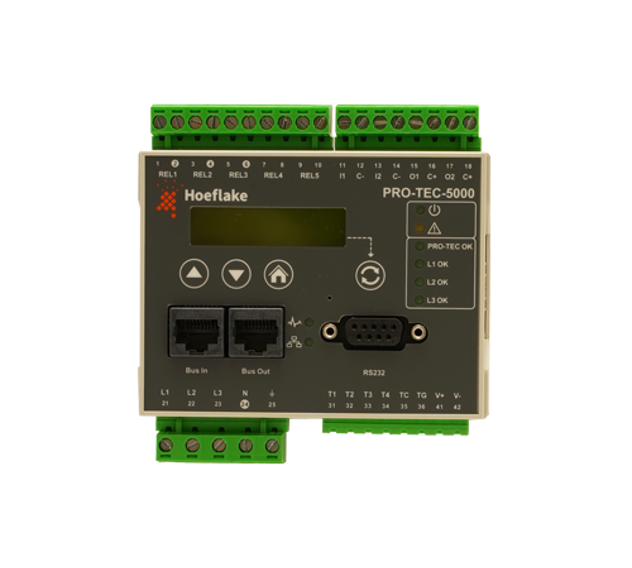

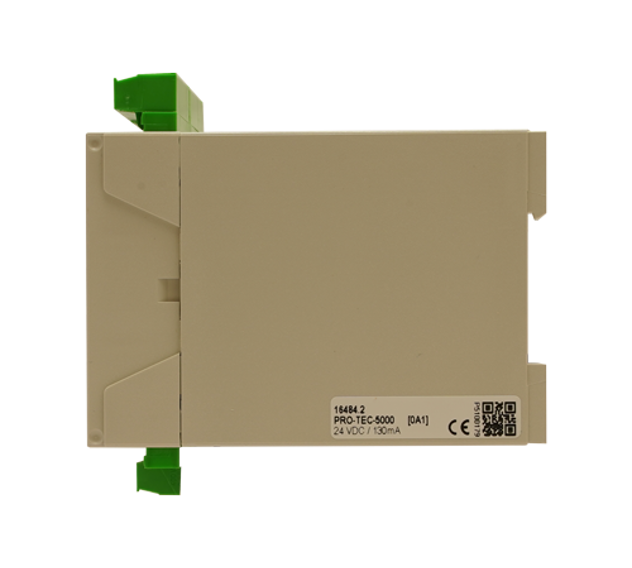

De PRO-TEC basis module is het elektronische hart van het PRO-TEC kabelbeveiligingssysteem. Hiermee worden o.a. stromen, onder- en boven belasting bewaakt en gebruikt voor beveiliging en alarmering. Voor elke groep is één PRO-TEC basis module nodig.

Opmerking over dit product:
Op de Protec Basis module sluit je de PRO-TEC Current probe (stroommeet trafo) aan.
Ook heb je nog de bijbehorende PRO-TEC Powersupply nodig.

De Current Probe en de Powersupply worden standaard niet meegeleverd. Deze worden als optie bij het product getoond.

support@pro-tec.nl

Specificaties:
